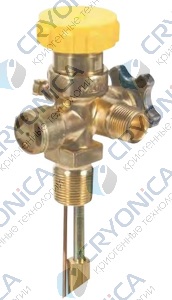

Клапан для отбора жидкой фазы REGO серии 8555DL

Скачать технический лист
Скачать опросный лист

Эти клапаны Multivalve® применяются для отбора жидкой фазы СУГ из газовых баллонов объемом до 45,4 кг пропана. Они сокращают время операций при заполнении больших объемов и упрощают заполнение баллонов без прерывания снабжения потребителей.

Характеристики:

Объединяет в одном узле клапан для отбора газообразной фазы СУГ, наполнительный клапан большой производительности, трубку для контроля уровня жидкости в баллоне, разъем для отбора жидкой фазы СУГ со скростным клапаном и предохранительный клапан.
Соединение CGA 555 минимизирует возможность случайного соединения с трубопроводом паровой фазы.
Оснащены латунной трубкой отбора жидкой фазы длиной 1120 мм и внешним диаметром 1/2’’.
Трубка отвода жидкой фазы имеет скоростной клапан с шариковым затвором, срабатывающим под напором газа.
Квадратный прилив 35 мм для ввинчивания клапана.

Мультиклапан Multivalves® для отбора жидкой фазы СУГ из газовых баллонов DOT серии 8555DL

Номер изделия	Вход	Выход	Разъем для наполнения	исполнение маховика	Длина патруб- ка пробника с дефлектором, мм	Длина конт- рольной трубки для отбора газа, мм	Заводская настройка	Для баллонов емкостью до, кг	Поток закрыти клапана (по жидкой фазе), л/мин***
8555DL11.6	¾” M.NGT	CGA 555*	1¾” M. ACME	рубчатая насечка	295	1118	2585 кПа	45,5**	6,44

* Для подключения трубки используется адаптер #12982.

** Брошюра CGA S.1-1.

*** Чтобы обеспечить правильное функционирование и максимальную защиту от встроенных скоростных клапанов,

клапан для емкостей должен быть полностью открыт и уплотнен на время использования.

Корпус	Прессованная латунь
Маховик	Литой алюминий
Стержень	Латунь
Кольцевые прокладки	Эластичная резина
Диск седла на запорном клапане	Нейлон
Прочие диски седла	Эластичная резина
Уравновешивающая пружина	Нержавеющая сталь

Особенности конструкции клапанов RegO® Multivalves®

Максимальное рабочее давление, бар	25,85
Минимальная рабочая температура (С)	-40
Максимальная рабочая температура (С)	+70
Тип присоединения	Резьба
Размер присоединения	1 3/4", 3/4"
Состояние рабочей среды	Жидкая
Рабочая среда	Пропан
Тип запирающего устройства клапана	Сальник
Материал корпуса	Латунь
Тип управления (Ручное/Автоматическое)	Ручное
Тип исполнения клапана (Проходной/Угловой/3-ходовой)	Угловой
Монтажная длина, мм	67
Высота, мм	114
