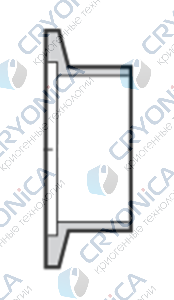

Вакуумные фланцы короткие под приварку

Фитинги применяют для соединения труб или для изменения их направления. Еще они применяются для того, чтобы соединить трубопроводы разных радиусов или разветвления.

Характеристики

■ Фланцы разработаны в соответствии со стандартом ISO 2861.

■ Фланцевое соединение состоит из уплотнительного кольца, поддерживаемого центрирующим кольцом, двух «унифицированных» фланцев и хомута.

■ Герметичность является следствием сжатия уплотнительного кольца давлением хомута, передаваемого через фланцы.

■ Конструкция хомута в виде единой барашковой гайки позволяет собирать и разбирать соединение без помощи ручных инструментов.

■ Трубчатые участки изделий серии KF поставляются с дробеструйной обработкой.

■ Системы могут подвергаться термической обработке до 204°C (400°F). Однако длительная термическая обработка при температуре выше 150°C (302°F) может привести к повреждению уплотнительного кольца.

■ Диапазон вакуума: ≥ 10–8 торр

■ Диапазон рабочих температур:

уплотнительные кольца из фторуглерода FKM: от –20 до 200°C

(от –4 до 392°F);

уплотнительные кольца из силикона: от –50 до 230°C

(от –58 до 446°F);

уплотнительные кольца из материала Buna: от –30 до 110°C

(от –22 до 230°F).

Размер фланца	Наружн. диам. трубки дюймы	Код заказа	Габариты, мм (дюймы)
Размер фланца	Наружн. диам. трубки дюймы	Код заказа	C	E
NW 10	1/2	JNWF10	12,7 (0,50)	9,4 (0,37)
NW 16	3/4	JNWF16	12,7 (0,50)	15,7 (0,62)
NW 25	1	JNWF25	12,7 (0,50)	22,1 (0,87)
NW 40	1 1/2	JNWF40	19,1 (0,75)	34,8 (1,37)
NW 50	2	JNWF50	19,1 (0,75)	47,5 (1,87)

Тип исполнения	Прямой
Максимальное рабочее давление, бар	0,00000001
Минимальная рабочая температура (С)	-50
Максимальная рабочая температура (С)	+204
Минимальное проходное сечение (мм)	15,7, 22,1, 34,8, 47,5, 9,4
Тип присоединения	Под приварку, Фланец
Размер присоединения	30 мм, 40 мм, 55 мм, 75 мм
Размер присоединения на выходе	15,7 мм, 22,1 мм, 34,8 мм, 47,5 мм, 9,4 мм
Материал корпуса	Нержавеющая сталь
