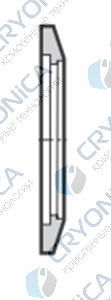

Вакуумные фланцы со сквозным проходом

Фитинги применяют для соединения труб или для изменения их направления. Еще они применяются для того, чтобы соединить трубопроводы разных радиусов или разветвления.

Характеристики

■ Фланцы разработаны в соответствии со стандартом ISO 2861.

■ Фланцевое соединение состоит из уплотнительного кольца, поддерживаемого центрирующим кольцом, двух «унифицированных» фланцев и хомута.

■ Герметичность является следствием сжатия уплотнительного кольца давлением хомута, передаваемого через фланцы.

■ Конструкция хомута в виде единой барашковой гайки позволяет собирать и разбирать соединение без помощи ручных инструментов.

■ Трубчатые участки изделий серии KF поставляются с дробеструйной обработкой.

■ Системы могут подвергаться термической обработке до 204°C (400°F). Однако длительная термическая обработка при температуре выше 150°C (302°F) может привести к повреждению уплотнительного кольца.

■ Диапазон вакуума: ≥ 10–8 торр

■ Диапазон рабочих температур:

уплотнительные кольца из фторуглерода FKM: от –20 до 200°C

(от –4 до 392°F);

уплотнительные кольца из силикона: от –50 до 230°C

(от –58 до 446°F);

уплотнительные кольца из материала Buna: от –30 до 110°C

(от –22 до 230°F).

Размер фланца	Наружн. диам. трубки дюймы	Код заказа	Габариты, мм (дюймы)
Размер фланца	Наружн. диам. трубки дюймы	Код заказа	B	E
NW 10	3/8	JNWB1038	—	9,7 (0,38)
NW 10	1/2	JNWB1050	13,0 (0,51)	10,2 (0,40)
NW 16	3/8	JNWB1638	—	9,7 (0,38)
	1/2	JNWB1650	13,0 (0,51)	10,2 (0,40)
	3/4	JNWB1675	19,3 (0,76)	16,5 (0,65)
NW 25	3/8	JNWB2538	—	9,7 (0,38)
	1/2	JNWB2550	13,0 (0,51)	10,2 (0,40)
	3/4	JNWB2575	19,3 (0,76)	16,5 (0,65)
	1	JNWB2510	25,7 (1,01)	22,9 (0,90)
NW 40	3/8	JNWB4038	—	9,7 (0,38)
	1/2	JNWB4050	13,0 (0,51)	10,2 (0,40)
	3/4	JNWB4075	19,3 (0,76)	16,5 (0,65)
	1	JNWB4010	25,7 (1,01)	22,9 (0,90)
	1 1/2	JNWB4015	38,4 (1,51)	35,6 (1,40)
NW 50	3/8	JNWB5038	—	9,7 (0,38)
	1/2	JNWB5050	13,0 (0,51)	10,2 (0,40)
	3/4	JNWB5075	19,3 (0,76)	16,5 (0,65)
	1	JNWB5010	25,7 (1,01)	22,9 (0,90)
	1 1/2	JNWB5015	38,4 (1,51)	35,6 (1,40)
	2	JNWB5020	51,1 (2,01)	48,3 (1,90)

Тип исполнения	Прямой
Максимальное рабочее давление, бар	0,00000001
Минимальная рабочая температура (С)	-50
Максимальная рабочая температура (С)	+204
Минимальное проходное сечение (мм)	10,2, 16,5, 22,9 , 35,6, 48,3, 9,7
Тип присоединения	Под приварку, Фланец
Размер присоединения	30 мм, 40 мм, 55 мм, 75 мм
Размер присоединения на выходе	10,2 мм, 16,5 мм, 22,9 мм, 35,6 мм, 48,3 мм, 9,7 мм
Материал корпуса	Нержавеющая сталь
