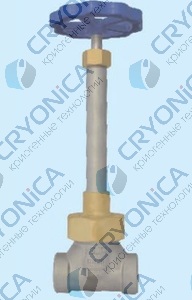

Запорный клапан криогенный типа DJ-A с длинным штоком

Криогенный запорный проходной сальниковый клапан серии DJ-A относится к стандартным криогенным вентилям с увеличенной длиной штока. Увеличенный шток используется для удаления маховика из зоны низких температур, что значительно продлевает его ресурс и повышает удобство эксплуатации. Обезжирен для работы с кислородом.

Модельный ряд:

Тип	Размеры, мм								Масса, кг
Тип	H(открыт)	H(закрыт)	L	D	D0	D1	D2	В	Масса, кг
DJ-10A	224	218	60	Ø65	Ø13	Ø14,5	Ø24	6	0,81
DJ-15A	253	244	65	Ø80	Ø15	Ø18,5	Ø29,5	6	1,15
DJ-20A	259	248	80	Ø80	Ø20	Ø25,5	Ø36	8	1,45
DJ-25A	290	276	90	Ø100	Ø25	Ø32,5	Ø43,5	8	2,02
DJ-32A	299	284	105	Ø100	Ø32	Ø38,5	Ø53	8	2,87
DJ-40A	364	346	120	Ø125	Ø40	Ø45,5	Ø62	8	4,20
DJ-50A	373	352	140	Ø140	Ø50	Ø57,5	Ø72	10	5,50
DJ-65	520	495	216	Ø200	Ø65	Ø70	Ø76	7	21,10
DJ-80A	550	522	241	Ø250	Ø80	Ø81	Ø89	8	28,2
DJ-100A	635	601	292	Ø315	Ø100	Ø100	Ø108	9	31,8

Максимальное рабочее давление, бар	40
Минимальная рабочая температура (С)	-196
Максимальная рабочая температура (С)	+80
Минимальное проходное сечение (мм)	10, 100, 15, 20, 25, 32, 40, 50, 65, 80
Тип присоединения	Под приварку
Размер присоединения	108 мм, 24 мм, 29,5 мм, 36 мм, 43,5 мм, 53 мм, 62 мм, 72 мм, 76 мм, 89 мм
Состояние рабочей среды	Газообразная, Жидкая
Рабочая среда	Азот, Аргон, Кислород
Тип запирающего устройства клапана	Сальник
Материал штока	Нержавеющая сталь
Материал уплотнения сальника	Фторопласт (PСTFE, от -196 до +185)
Материал корпуса	Нержавеющая сталь
Тип управления (Ручное/Автоматическое)	Ручное
Обезжиривание	Есть
Тип исполнения клапана (Проходной/Угловой/3-ходовой)	Проходной
Монтажная длина, мм	105, 120, 140, 216, 241, 292, 60, 65, 80, 90
Высота, мм	224, 253, 259, 290, 299, 364, 373, 520, 550, 635
Масса, кг	0,81, 1,15, 1,45, 2,02, 2,87, 21,1, 28,2, 31,8, 4,2, 5,5
