Криогенный запорный клапан блочный угловой CCK T151DL10-15 PN10

Купить оборудование, Вы можете связавшись с нашими менеджерами.
Скачать технический лист
Скачать опросный лист

Это тип запорного блочного клапана, который используется в криогенных системах трубопроводов для надежной герметизации.

T151DL - клапан запорный угловой блочный криогенный, с рабочим давлением 10 бар.

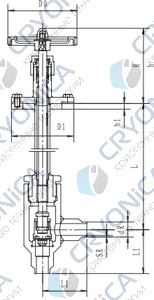

Артикул	Проход- ное се- чение,мм	Размеры, мм									Масса, кг
		L	H	h	L1	b1	D0	D1	dR	SR
T151DL10	10	400	140	128	75	20	120	105	14	2	9,5
T152DL10		500									10
T153DL10		600									10,5
T151DL15	15	400	140	128	75	20	120	105	20	3	10
T152DL15		500									10,5
T153DL15		600									11

Максимальное рабочее давление, бар	10
Минимальная рабочая температура (С)	-196
Максимальная рабочая температура (С)	+80
Минимальное проходное сечение (мм)	10, 15
Тип присоединения	Под приварку
Размер присоединения	14 мм, 20 мм
Состояние рабочей среды	Газообразная, Жидкая
Рабочая среда	Азот, Аргон, Кислород, Метан
Тип запирающего устройства клапана	Сальник
Материал штока	Нержавеющая сталь
Материал уплотнения сальника	Фторопласт (PTFE, от -196 до +120)
Материал корпуса	Алюминий
Тип управления (Ручное/Автоматическое)	Ручное
Обезжиривание	Есть
Тип исполнения клапана (Проходной/Угловой/3-ходовой)	Угловой
Монтажная длина, мм	75
Высота, мм	400, 500, 600
Масса, кг	10, 10,5, 11, 9,5
