Криогенный запорный клапан CCK T335DA10-100 PN40

Купить оборудование, Вы можете связавшись с нашими менеджерами.
Скачать технический лист
Скачать опросный лист

Это специальный тип низко температурных отсечных клапанов, которые в основном используются для различных криогенных систем, для надежной герметизации.

Артикул	Проходное сечение, мм	Размеры, мм							Масса, кг

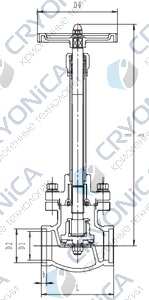

Артикул	Проходное сечение, мм	H	h	L	D0	D1	D2	b	Масса, кг
T335DA10	10	275	268	70	75	12	18	8	1,13
T335DA15	15	275	268	70	75	15	22	8	1,17
T335DA20	20	305	293	90	100	24	27,5	8	1,45
T335DA25	25	305	293	90	100	26	34,5	8	1,62
T335DA32	32	340	324	110	120	36	43,5	8	3,74
T335DA40	40	340	324	110	120	42	49,5	8	3,97
T335DA50	50	420	400	140	160	50	61,5	10	8,6
T335DA65	65	420	400	170	200	66	77,5	15	10,3
T335DA80	80	523	488	200	200	80	90,5	15	19,6
T335DA100	100	530	492	220	240	100	116	15	25,2

Максимальное рабочее давление, бар	40
Минимальная рабочая температура (С)	-196
Максимальная рабочая температура (С)	+80
Минимальное проходное сечение (мм)	10, 100, 15, 20, 25, 32, 40, 50, 65, 80
Тип присоединения	Под приварку
Размер присоединения	116 мм, 18 мм, 22 мм, 27,5 мм, 34,5 мм, 43,5 мм, 49,5 мм, 61,5 мм, 77,5 мм, 90,5 мм
Состояние рабочей среды	Газообразная, Жидкая
Рабочая среда	Азот, Аргон, Кислород, Метан
Тип запирающего устройства клапана	Сальник
Материал штока	Нержавеющая сталь
Материал уплотнения сальника	Фторопласт (PTFE, от -196 до +120)
Материал корпуса	Нержавеющая сталь
Тип управления (Ручное/Автоматическое)	Ручное
Обезжиривание	Есть
Тип исполнения клапана (Проходной/Угловой/3-ходовой)	Проходной
Монтажная длина, мм	110, 140, 170, 200, 220, 70, 90
Высота, мм	275, 305, 340, 420, 523, 530
Масса, кг	1,13, 1,17, 1,45, 1,62, 10,3, 19,6, 25,2, 3,74, 3,97, 8,6
